一、系統介紹

據了解，目前多家廠商持續投入超充技術。已有保時捷、特斯拉、小鵬、理想、埃安、極氪、華為等多家廠商發布超充解決方案，各車企正在努力搶占大功率快充高地。荷尖睿聯也在建設新能源超級充電站，加入了第一波超充站行列。

有可實現超級快充的車輛，還需要超級快充的充電樁。目前，充電樁頭部企業也均發布有自己的液冷充電樁產品，國內市場入局液冷超充系統市場的充電樁核心企業主要有英可瑞、英飛源技術、銳速智能科技、動力源、星星充電、特來電等。上下游企業的布局有望實現加速超充技術的發展。

今年10月初，華為發布在川藏線落地全液冷超充電站，其具備最大輸出功率600kW，最大電流600A，號稱“一秒一公里”，一石激起千層浪。目前川藏線上的超充終端已在如下區域正式上線：天全服務區超充站、理塘康南旅游集散中心超充站、桑堆服務區超充站。

全液冷超充站 " 一杯咖啡，滿電出發 "的充電體驗，解決了電動車主的充電焦慮的問題。華為全液冷超充的落地，將推動大功率快充加速普及。

那什么是液冷超充呢？

液冷超充，即液體冷卻超高功率充電技術，是一種通過液體冷卻方式實現的高效充電技術。其原理是在充電過程中，通過液體循環將充電產生的熱量帶走從而實現快速、穩定地充電。

目前大功率快速充電主要在兩方面進行提升，一方面是提升車輛電池電壓，純電新能源車的電壓由原來多用400V，已經邁向了800V、1000V。另一方面是提升充電電流，原來充電電流多在160A，現在提升到250A、甚至超充600A。

充電加快主要是在車輛電池電壓條件下，提高充電電流。但充電電流增大后端子及線纜的發熱量會快速增加，導致溫度迅速升高，持續高溫會帶來一定的損害，嚴重的還會引起燒毀安全事故。

根據焦耳定律（Q=I2RT），電流通過導體產生的熱量，和電流的二次方成正比，和電阻成正比，和通電時間成正比，也就是說電阻和通電時間不變的情況下，電流越大，充電樁所產生的熱量也越多。同一個充電槍或在兩把充電槍在電阻相同和時間同等的前提下，在250A充電電流下產生62500焦耳的熱量；則在600A充電情況下降產生360000焦耳的熱量。需要極大地提高充電槍的散熱能力。同樣，充電樁設備也需要提升扇熱能力。當然，車輛電池系統也可以使用液冷進行散熱，但我們本文主要討論液冷充電樁。

為了避免安全事故的發生，我們必須要將充電槍端子及線纜的發熱量及溫升降低，增大導體截面積是我們首先想到的解決方法，但增大導體截面積后會增加線纜的重量，且使用過程中電纜也更難以彎曲，導致用戶無法正常使用，而采用液冷大功率充電技術后線纜的截面積可以大幅度減小，充電槍線纜的重量更輕，用戶的操作體驗感更好。液冷充電槍不僅充電速度更快，也要比比常規的充電槍輕30%~40%，相較傳統的超充線纜，即便是較為柔弱的女生也能夠輕松使用。

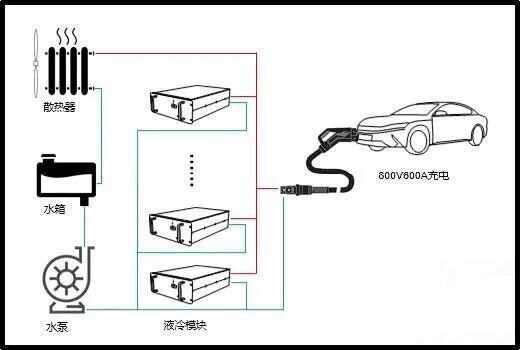

因此，全液冷超充的原理，就是在電纜和充電槍之間設置一個專門的液體循環通道，通道內加入起散熱運用的液冷卻液，通過動力泵推動冷卻液循環，從而把充電過程中產生的熱量帶出來。充電主機功率部分也采用液冷散熱，與外界環境無空氣交換，故可實現IP65的設計，同時系統采用大風量風扇散熱噪聲低，環境友好性高。

通過液冷循環系統里面的水泵帶動液體循環，對充電樁及充電槍內部的電氣設備進行冷卻，降低溫度，確保設備的穩定性和壽命。液冷系統從充電樁延伸到充電線和連接器，實現了整個充電系統的低溫運行。這樣增強了散熱性能，提高了設備功率密度和輸出功率，比傳統的風冷散散熱技術有顯著的提升。

二、全液冷超充的優勢

全液冷超充有哪些優勢呢？?jī)H僅是充電更快嗎？華為表示其液冷散熱技術“一秒一公里”、“設備高可靠”、“匹配所有車型”、充電確保設備10年使用壽命，功率共享使市電利用率提升30%，實現全生命周期TCO下降40%等等優勢。我們大概介紹下這一技術的一些優勢。

（1）充電更快，即充即走。充電更快當然是第一大優點，也是這一技術的主要實現目標。液冷充電樁采用了液體冷卻技術，有效提升了充電過程中的散熱效率，極大地提高了充電電流，從而提高充電速度，實現充電“一秒一公里”，可能實現充電速度堪比加油。由于充電樁具有較高的充電效率，可以滿足大量車輛充電需求，方便車主隨時進行充電。

（2）槍線更輕，使用體驗更好。由于散熱能力更強，無需通過加粗電纜的方式減少發熱。250A的國標充電槍一般采用80mm2的電纜，充電槍整體很重，且不容易彎曲。液冷充電槍內部有電纜和水管，500A液冷充電槍的電纜通常才35mm2，通過水管內的冷卻液流動來帶走熱量。因?yàn)殡娎|細，所以液冷充電槍要比常規的充電槍輕30%~40%。即便是較為柔弱的女生也能夠輕松使用。

（3）設備可靠性高、使用壽命長：液冷充電樁具有較高的設備可靠性和使用壽命。常規充電樁及半液冷充電樁的樁體都是風冷散熱，空氣從一側進入樁體，吹走電氣元件、整流模塊的熱量，從另一側樁體散出?？諝鈺?huì)夾雜著灰塵、鹽霧及水氣并吸附在內部器件表面，導致系統絕緣變差、散熱變差，充電效率低，設備壽命減少。采用液體冷卻技術，液體交換熱量是在一個密閉環境，充電模塊與外界無直接接觸，防護等級可以做到IP65，減少灰塵等接觸電子器件，可靠性更高。并且液體散熱，散熱更均勻有效，可有效降低充電過程中設備內部的溫度，減少設備故障率，提高設備使用壽命。

（4）匹配所有車型：液冷充電樁可以匹配所有車型，一般液冷超充技術采用通用的充電接口標準。無論是電動汽車、混合動力汽車還是燃料電池汽車，都可以使用液冷充電樁進行充電。充電樁可以識別車型，當車輛不能接受超級充電時，可按車輛能接受的最大電流進行充電。這使得液冷充電樁具有更廣泛的應用范圍和更高的使用率。

（5）充電噪音小。全液冷充電樁采用雙循環散熱的架構，內部液冷模塊靠水泵驅動冷卻液循環散熱，將模塊發熱轉移到翅片散熱器上，外部則是靠低轉速大風量風扇或是空調來將散熱器上熱量散走，低轉速大風量的風扇噪聲較高轉速的小風扇低得多。全液冷超充樁還可以采用分體式散熱設計，與分體式空調類似，將有噪音的散熱單元放置于遠離人群的地方，甚至還可以跟水池、噴泉進行熱交換來達到更好的散熱效果及更低的噪聲。

（6）低TCO。充電站點充電設備的成本支出得從充電樁全生命周期成本（TCO）來考慮，傳統采用風冷充電模塊的充電樁壽命一般不超過5年，但目前充電場站運營的租期是8-10年，這意味著在場站運營周期內至少需要更換一次充電設備。反觀全液冷充電樁使用壽命至少10年以上，可以覆蓋場站的全生命周期。同時相比于采用風冷模塊的充電樁需要頻繁的開柜除塵、維護等操作，全液冷充電樁只需要在外置散熱器積塵后進行沖洗，維護簡單。全液冷充電系統的TCO要低于傳統采用風冷充電模塊的充電系統，且隨著全液冷系統的廣泛批量應用，其性價比優勢將更為明顯。

（7）促進電動汽車市場普及。當新能源車充電難的問題解決，用戶體驗感將得到極大的的提升，緩解用戶對于長時間充電的疑慮，加速了充電設施的建設和覆蓋范圍的擴大，推動了更多用戶選擇購買電動汽車。

三、全液冷超充的劣勢

液冷超充站可以說是處于起步階段，需要解決的問題很多，可能部分問題需要在應用中發現完善。

（1）目前全液冷超充樁相對于傳統風冷充電樁，全液冷超充樁的成本更高。這個全面普及之后可能可以通過體量降低成本。

（2）目前在高溫環境下，液體的散熱性能會有一定的影響，進而降低充電效率。

（3）維護可能更復雜，液冷超充系統需要定期檢查、清洗和更換液體，增加了維護難度。

（4）電池壽命與質量方面的技術發展。超充不僅是充電樁可以輸出，也需要車輛電池可以承受。根據經驗，過快充放電時會對電池壽命有一定影響。雖然，目前有企業供應3C、4C等超快充動力電池，但技術成熟度需要進一步應用檢驗，更何況目前慢充也出現不少車輛充電時著火情況。希望充電加快的同時電池的安全性也全面提高，同時電池壽命也得到保障。
（5）這么大功率的充電設備，一般一個充電站需要多臺充電樁，因此，超充站對配電網的供電需求甚至對電網的沖擊也要考慮。不過光儲充一體化充電站也是一個可行的解決方案，其原理是將光伏發電與儲能作為補充，即電價便宜、供電充足時儲備電量，電價貴時和電量需求大時，則使用儲能電量，一方面能減少超級快充對電網的直接影響，緩解用電壓力，同時也能降低用電成本。

總體來說，液冷超充是技術趨勢，它不僅可以提高充電效率和安全性，還可以適應各種車型和環境，為新能源汽車提供快速、穩定、安全的充電服務。它對于解決電車長途奔行續航問題有著重要的意義和影響，也為新能源汽車的發展和普及帶來了新的機遇和動力，具有廣闊的市場前景和發展空間。相信液冷超充會更好地助力中國電動汽車產業發展，進一步推進有序充電和V2G，助力節能減排、低碳綠色發展，加速實現“雙碳”戰略目標。

未來直流超充槍線沒那么笨重，在立體車庫上實現新能源汽車快充，超充也成為了現實，荷尖睿聯也會朝著這個方向去迭代更新更多創新技術，做到立體停充一體化。
